Vertex Taiwan · Tornillo Doble Ángulo

VWT-4
Doble
Ángulo

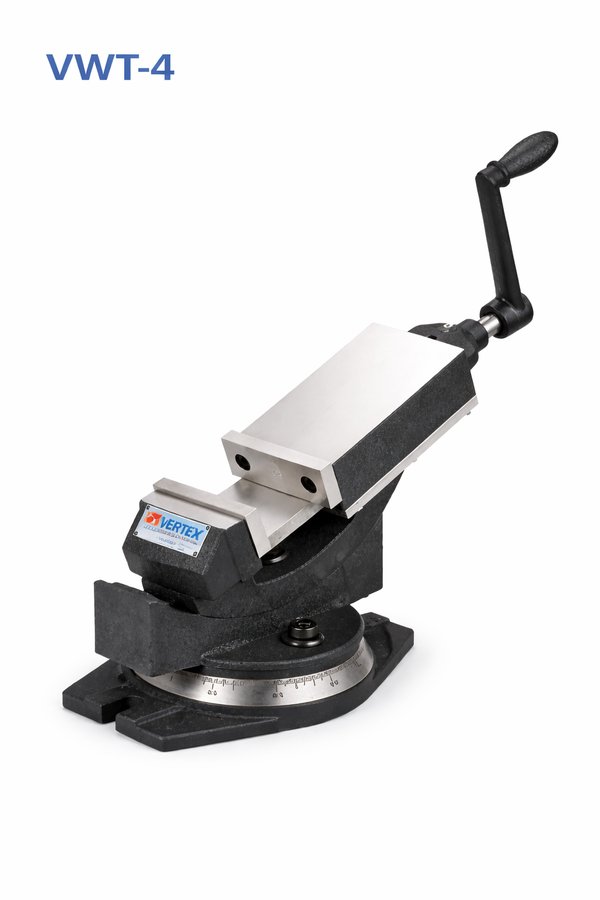

Name: VWT-4 Tornillo de Banco de Doble Ángulo 4"
Brand: Vertex Taiwan
SKU: 1002-061
Price: 441.89 USD
Availability: InStock

💬 Contactar ventas

Tornillo de banco de doble ángulo para ángulos compuestos en un solo setup. Inclinación y giro con ejes independientes. Superficies rectificadas de precisión para máxima repetibilidad.

104 mm

Apertura

Tamaño

4.4 kg

Peso

$464.80

Precio

Cotizar ahora Ver variantes ↓

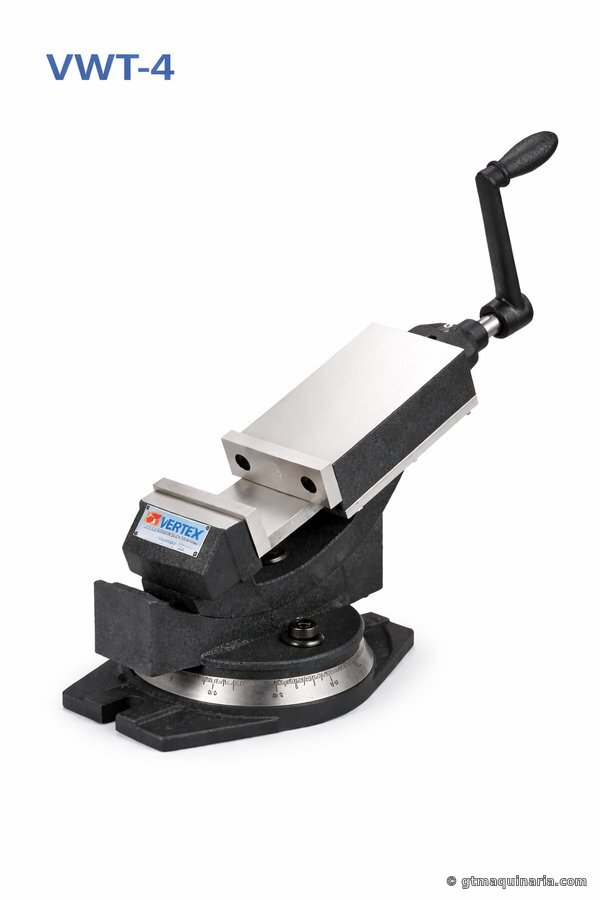

VWT-4 Tornillo de Banco de Doble Ángulo 4 pulgadas Vertex Taiwan

¿Por qué VWT-4?

El tornillo que resuelve los ángulos compuestos

❌ Sin tornillo de doble ángulo

⛔Múltiples reposicionamientos para cada ángulo compuesto
⛔Pérdida de precisión cada vez que mueves la pieza
⛔Mayor tiempo de setup — ineficiencia productiva
⛔Error acumulado por sucesivos ajustes
⛔Dificultad para reproducir el mismo ángulo exacto

✅ Con VWT-4

✅Un solo setup para ángulos compuestos en dos ejes
✅Inclinación y giro independientes — máxima versatilidad
✅Repetibilidad perfecta gracias a superficies rectificadas
✅Reduce tiempo de ciclo en operaciones angulares
✅Construcción sólida con superficies de precisión verificadas

Serie VWT

2 tamaños disponibles

Elige el tamaño según la capacidad de tu fresadora y el tamaño de las piezas que trabajas.

ESTE MODELO

VWT-4

Tornillo de banco de doble ángulo 4" — ideal para piezas medianas con máxima precisión de posicionamiento

c/IVA

Sin IVA:

Disponible en Quito Norte

Apertura (A)104 mm

Alto mandíbula (B)36 mm

Ancho mandíbula (C)100 mm

Longitud total (G)154 mm

Peso4.4 kg

Código1002-061

Cotizar este modelo

HEAVY DUTY

VWT-6

Tornillo de banco de doble ángulo 6" — para piezas grandes que requieren mayor apertura de mandíbula

c/IVA

Sin IVA:

Consultar disponibilidad

Apertura6" (aprox. 152mm)

TipoDoble ángulo

MarcaVertex Taiwan

Consultar VWT-6

Ficha técnica

Especificaciones completas VWT-4

Parámetro	Especificación
Modelo	VWT-4
Código de referencia	1002-061
Apertura de mandíbula (A)	104 mm
Alto de mandíbula (B)	36 mm
Ancho de mandíbula (C)	100 mm
Ancho de base (D)	50 mm
Alto total (T)	90 mm
Longitud total (G)	154 mm
Ancho total (H)	121 mm
Peso bruto	4.4 kg
Tipo de ajuste	Doble ángulo — 2 ejes independientes
Acabado de superficies	Rectificado de precisión
Origen	Vertex Taiwan
Garantía	Garantía de fábrica Vertex

DOBLE EJE INDEPENDIENTE

El VWT-4 permite ajustar inclinación y giro de forma totalmente independiente. Esto posibilita programar ángulos compuestos complejos en un único montaje, sin necesidad de reposituar la pieza entre operaciones.

SUPERFICIES RECTIFICADAS

Todas las superficies críticas de sujeción y deslizamiento están rectificadas de precisión para garantizar planitud, paralelismo y repetibilidad entre operaciones. Estándar de sala de metrología aplicado en producción.

APLICACIÓN TÍPICA

Fresado de superficies angulares complejas, mecanizado de moldes, fabricación de matrices, piezas de utillaje y cualquier trabajo que requiera sujeción a ángulos compuestos con alta precisión y repetibilidad.

Casos de uso

¿Para qué trabajos usarás el VWT-4?

📐

Superficies angulares complejas

Fresar superficies con ángulos compuestos en un solo setup, sin reposicionar ni recalibrar entre pasadas.

🔩

Fabricación de matrices

Mecanizado de cavidades anguladas en matrices de estampado y troquelado donde la precisión angular es crítica.

🛠️

Utillajes y fixtures

Construcción de utillajes de sujeción y fixture que requieren planos de referencia angulares con alta repetibilidad.

⚙️

Mecanizado de moldes

Cavidades y contramoldes con ángulos de desmoldeo compuestos donde el acceso angular doble es indispensable.

🔄

Sala de herramientas

Tool-room de alta precisión: afilado de herramientas, fabricación de plantillas y verificación angular de piezas.

🏗️

Producción seriada angular

Producción de lotes de piezas con ángulos compuestos repetitivos — el preset angular garantiza uniformidad.

Preguntas frecuentes

Resuelve tus dudas

¿Qué es un tornillo de banco de doble ángulo y para qué sirve?

Un tornillo de banco de doble ángulo permite ajustar la pieza en dos ejes de manera independiente: inclinación (tilt) y giro (swivel). Esto posibilita sujetar piezas a ángulos compuestos complejos en un solo setup, sin necesidad de reposicionar ni crear utillajes especiales. Es la solución estándar en salas de herramientas, mecanizado de moldes y fabricación de matrices.

¿El VWT-4 es compatible con mi fresadora?

El VWT-4 está diseñado para montarse sobre la mesa T de cualquier fresadora convencional o CNC mediante bulones T estándar. La base de 50mm de ancho (D) y el peso de 4.4 kg lo hacen compatible con fresadoras de banco y fresadoras de columna de tamaño medio. Si tienes dudas sobre la compatibilidad con tu máquina específica, escríbenos por WhatsApp con el modelo y te confirmamos.

¿Cuándo elegir el VWT-4 vs el VWT-6?

El VWT-4 es ideal cuando tus piezas tienen dimensiones que caben en 104mm de apertura y 100mm de ancho de mandíbula — cubre la mayoría de los trabajos de sala de herramientas y producción de piezas medianas. El VWT-6 está pensado para piezas más grandes que superan esa apertura. Si trabajas moldes grandes o piezas industriales de gran tamaño, el VWT-6 es la opción correcta.

¿Tienen garantía? ¿Qué pasa si hay un defecto de fabricación?

Todos los productos Vertex Taiwan incluyen garantía de fábrica contra defectos de fabricación. GT Maquinaria respalda directamente cada venta — si hay un problema, nos contactas y lo resolvemos sin burocracia. Somos distribuidores oficiales Vertex en Ecuador, lo que nos da acceso directo al soporte técnico de fábrica.

¿Hacen entrega fuera de Quito?

Sí. Enviamos a todo Ecuador mediante courier. Los tiempos y costos de envío dependen del destino. En Quito ciudad la entrega es en 24h. Para otras ciudades contáctanos por WhatsApp para coordinar el envío y confirmar disponibilidad en el momento.

VWT-4
Doble
Ángulo

El tornillo que resuelve los ángulos compuestos

2 tamaños disponibles

Especificaciones completas VWT-4

¿Para qué trabajos usarás el VWT-4?

VWT-4 vs VWT-6 — ¿cuál necesitas?

Resuelve tus dudas

Productos relacionados

Herramientas de precisión, respaldo real

¿Listo para trabajar
ángulos compuestos con precisión?

Característica	VWT-4 (este)	VWT-6
Tamaño de mandíbula	4" (100mm)	6" (~152mm)
Apertura máxima	104 mm	~152 mm
Longitud total	154 mm	Mayor
Peso	4.4 kg	Mayor
Tipo de ajuste	Doble ángulo	Doble ángulo
Ideal para	Piezas pequeñas/medianas	Piezas grandes
