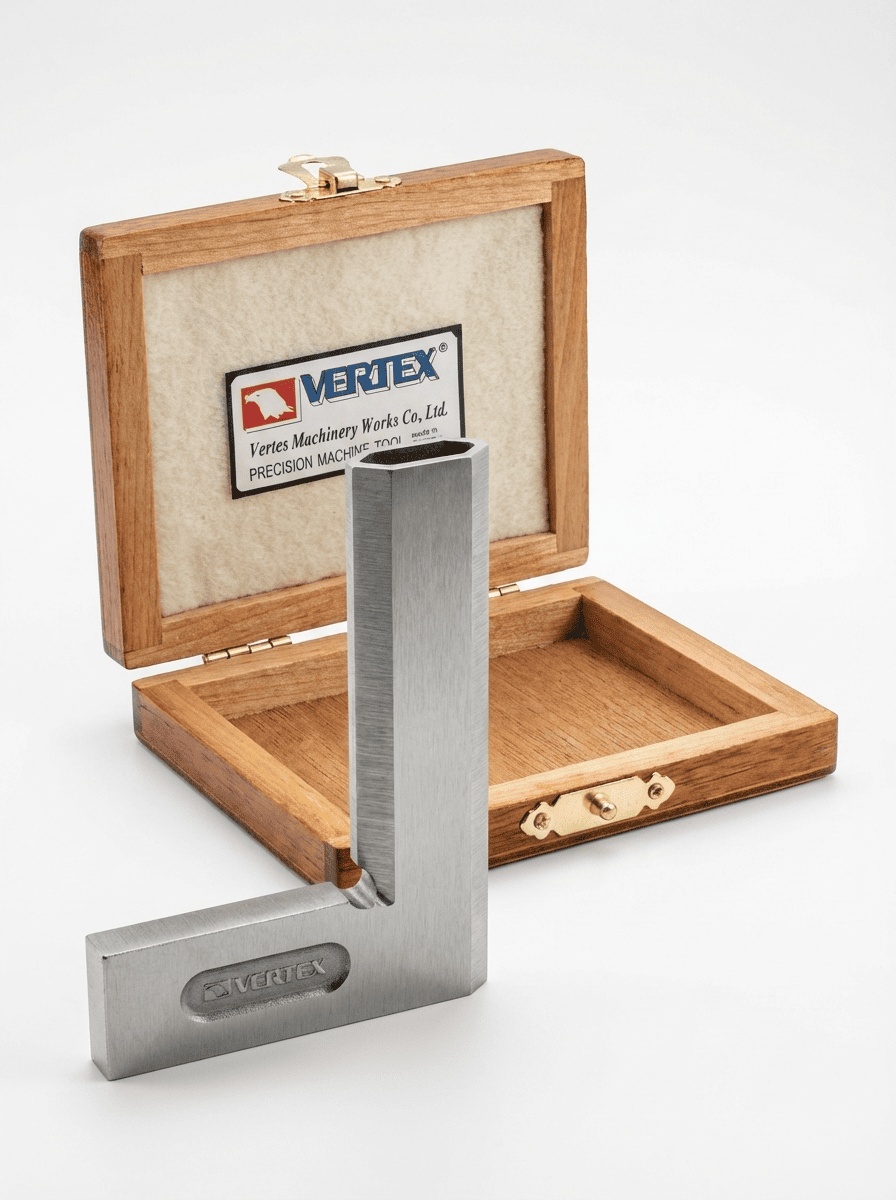

5 modelos de escuadras de precisión fabricadas en acero templado de una sola pieza.
Ángulos rectos interior y exterior, superficies rectificadas y lapeadas.
Clase H · Precisión 0.02 mm · HRC 55.
A diferencia de escuadras de dos piezas ensambladas, la Serie SS se mecaniza de un solo bloque de acero. Esto elimina tolerancias de ensamble y garantiza que el ángulo recto interior y el exterior sean idénticos y permanentes. Las hojas están biseladas en ambos bordes para evitar acumulación de rebabas.
Ficha técnica
Especificaciones técnicas
Parámetro
Valor
Serie
SS-304 / 306 / 308 / 310 / 312
Fabricante
Vertex Taiwan
Clase de precisión
Clase H
Precisión
0.02 mm
Material
Acero templado — pieza única
Dureza superficial
HRC 55
Acabado superficial
Rectificado y lapeado
Ángulo interior
90° ± 0.02 mm
Ángulo exterior
90° ± 0.02 mm
Bordes de hoja
Biselados en ambos lados
Ranura interior esquina
Sí — limpieza de rebabas
Empaque
Caja de cartón individual
APLICACIÓN PRINCIPAL
Verificación de perpendicularidad en fresadoras, tornos, rectificadoras y mesas de trazado. Referencia angular para configurar mordazas, alineación de herramientas y control dimensional de piezas terminadas.
RANURA DE ESQUINA
La ranura interior en la esquina permite posicionar la escuadra sobre piezas con rebabas o radios sin que afecte la medición. Característica exclusiva de las escuadras de precisión de taller.
MANTENIMIENTO
Limpiar con paño seco o aceite anti-óxido liviano. No golpear las superficies rectificadas. Guardar en caja individual. Con cuidado adecuado, mantienen su precisión por años sin necesidad de recalibración.
Dónde se usa
Aplicaciones industriales
La Serie SS es herramienta fundamental en cualquier taller de mecanizado, control de calidad y fabricación de moldes.
⚙️
Fresadoras y centros de mecanizado
Verificación de perpendicularidad entre la mesa y el husillo. Alineación de mordazas y cabezales de división antes de iniciar una operación de fresado.
📐
Trazado de precisión
Referencia para trazar líneas perpendiculares sobre mesas de granito o acero. Complementa bloques patrón, comparadores y reglas de precisión.
🔬
Control de calidad
Verificación de escuadrado en piezas terminadas. Detección de desviaciones angulares fuera de tolerancia en producción en serie.
🏭
Moldes y matrices
Referencia para verificar ángulos de corte a 90° en punzones, matrices y cavidades de moldes de inyección. Garantiza perpendicularidad en ensambles.
🔩
Rectificado de superficies
Configuración del ángulo de inclinación de la pieza respecto a la muela. Verificación de escuadrado antes y después del rectificado.
🛠️
Ensamble y montaje
Guía durante ensamble de estructuras, marcos y subconjuntos metálicos donde se requiere perpendicularidad garantizada entre componentes.
Comparativa
Serie SS vs alternativas
Compare opciones de escuadrado para su taller y elija la herramienta adecuada.
Característica
Serie SS Vertex ⭐
Escuadra ferretería
Escuadra carpintero
Precisión
0.02 mm
0.5–1.5 mm
0.2–0.5 mm
Material
Acero templado
Acero laminado
Aluminio / madera
Dureza
HRC 55
HRC 20–30
Sin datos
Pieza única
✓ Sí
✗ Ensamblada
✗ Ensamblada
Ángulo int. y ext.
✓ Ambos precisos
Solo exterior
Solo exterior
Ranura de esquina
✓ Sí
✗ No
✗ No
Clase certificada
Clase H
Sin clase
Sin clase
Uso en taller CNC
✓ Recomendado
✗ No adecuado
✗ No adecuado
Preguntas frecuentes
FAQ — Serie SS
¿Qué significa Clase H en una escuadra de precisión?
La Clase H es una clasificación de precisión para escuadras de taller según normas DIN e ISO. Indica que la desviación angular del ángulo recto no supera 0.02 mm medida sobre la longitud de la hoja. Es la clase estándar para talleres de mecanizado de precisión. Existen clases superiores (Clase 0, Clase 1) pero son para laboratorios de metrología y tienen costo significativamente mayor.
¿Por qué importa que sea de una sola pieza de acero?
Las escuadras baratas se fabrican con dos piezas unidas por remaches o soldadura. Con el tiempo y el uso, la unión pierde rigidez y el ángulo se desvia. Una escuadra de pieza única no tiene junta — el ángulo es permanente e invariable. Además, al templar todo el bloque uniformemente, no hay tensiones internas que puedan deformar la geometría.
¿Para qué sirve la ranura interior en la esquina?
En mecanizado, las piezas frecuentemente tienen rebabas o radios en las aristas interiores después del fresado o torneado. Si se apoya una escuadra sin ranura contra esa arista, el radio o rebaba eleva la escuadra y genera un error de medición. La ranura en la esquina interior de la Serie SS permite que esos defectos queden en el espacio libre sin afectar el contacto de las caras.
¿Qué modelo elegir según el tamaño de mis piezas?
SS-304 (100×75mm) — Para piezas pequeñas, fresadoras de banco, trazado fino.
SS-306 (100×150mm) — Uso general en taller, versátil para la mayoría de aplicaciones.
SS-308 (130×200mm) — Para piezas medianas, rectificadoras y control de calidad.
SS-310 (250×160mm) — Para piezas grandes o verificaciones en mesas de granito.
SS-312 (300×200mm) — Formato industrial para estructuras y moldes grandes.
¿Cómo verifico que la escuadra no ha perdido precisión?
El método clásico es el test de inversión: apoyar la hoja contra una superficie plana de referencia, trazar una línea, girar la escuadra 180° y trazar otra. Si las líneas coinciden, la escuadra es precisa. Si hay separación, la mitad de esa separación es el error real. Con uso cuidadoso y sin golpes, la Serie SS mantiene su precisión sin necesidad de recalibración periódica.
¿Se pueden pedir todos los modelos a la vez?
Sí. Manejamos stock en Quito Norte de todos los modelos SS-304 al SS-312. Puede solicitar uno o varios modelos según sus necesidades. Para pedidos de volumen (3+ unidades del mismo modelo) consulte por WhatsApp para condiciones especiales de precio. La entrega en Quito es el mismo día en muchos casos.
