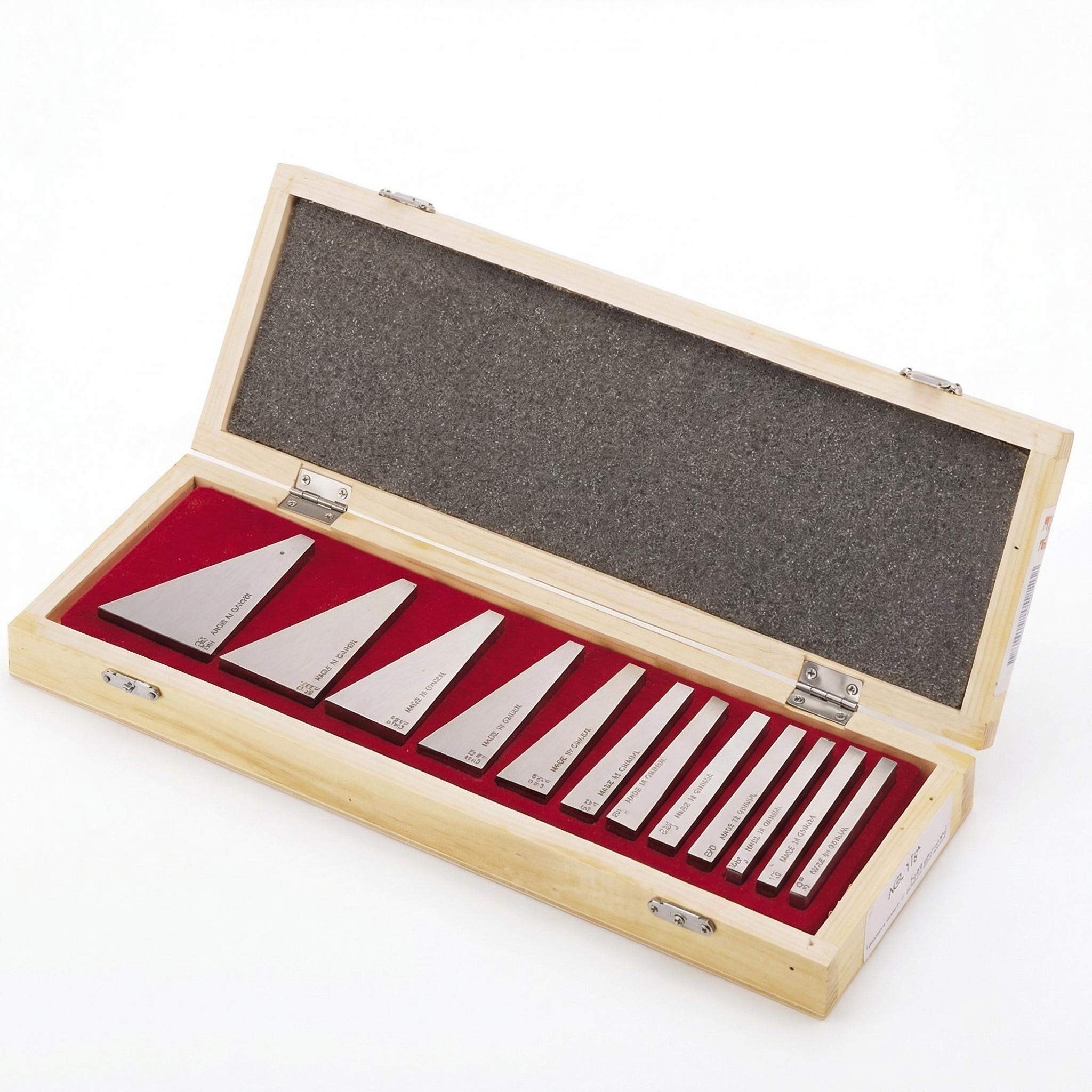

Juego de 13 bloques angulares de precisión en acero templado. Exactitud ±5 segundos de arco. Estuche de madera con forro rojo para protección y organización. Referencia para talleres de mecanizado de alta exigencia.
La configuración de ángulos en fresadoras, rectificadoras y mesas de trazado sin bloques de referencia es imprecisa y costosa.
⚠ Sin bloques angulares
❌Configuración de ángulos por prueba y error — retrasos en producción
❌Piezas rechazadas por tolerancias angulares fuera de rango
❌Dependencia de calibradores de ángulos costosos y menos versátiles
❌Tiempo excesivo en verificación de ángulos de corte y montaje
✓ Con el AB-130
✅13 ángulos de referencia certificados en un estuche organizado
✅Exactitud ±5 segundos de arco — confiable para mecanizado de precisión
✅Acero templado HRC 58+ — resistencia al desgaste en uso diario
✅Superficies rectificadas Ra 0.4 µm para contacto perfecto
Contenido del juego
Las 13 piezas del AB-130
Bloques de acero templado con ángulos combinables entre sí para obtener prácticamente cualquier ángulo de trabajo.
10°
Bloque
15°
Bloque
20°
Bloque
25°
Bloque
30°
Bloque
35°
Bloque
40°
Bloque
45°
Bloque
50°
Bloque
55°
Bloque
60°
Bloque
1°
Ajuste fino
30'
Ajuste fino
COMBINACIÓN DE ÁNGULOS
Al combinar los bloques, es posible generar ángulos compuestos con incrementos de 30 minutos de arco. Por ejemplo: 10° + 1° + 30' = 11°30'. Esto elimina la necesidad de múltiples calibradores especializados.
Ficha técnica
Especificaciones técnicas
Parámetro
Valor
Modelo
AB-130
Fabricante
Vertex Taiwan
N.º de piezas
13 bloques
Rango de ángulos
10° — 60° + 1° + 30'
Exactitud
±5" (segundos de arco)
Material
Acero templado y rectificado
Dureza superficial
HRC 58 mín.
Acabado superficial
Ra 0.4 µm (rectificado)
Estuche
Madera con forro rojo
Precio
USD + IVA
APLICACIÓN PRINCIPAL
Verificación y configuración de ángulos en fresadoras, rectificadoras de superficies, tornos y mesas de trazado. Referencia para configurar inclinaciones de mordazas, mesas giratorias y cabezales.
MANTENIMIENTO
Limpiar con paño seco o con aceite liviano anti-oxido después de cada uso. Guardar en el estuche original. Las superficies rectificadas son sensibles a golpes — no dejar caer.
TRAZABILIDAD
Vertex Taiwan fabrica con control ISO 9001. Cada bloque viene con ángulo grabado por láser para identificación rápida en producción.
Dónde se usa
Aplicaciones industriales
El AB-130 es herramienta de referencia en cualquier taller de mecanizado de precisión.
⚙️
Fresado de ángulos
Configuración precisa de inclinación de la mesa y la mordaza para operaciones de chaflanes, biseles y superficies angulares en acero y aluminio.
🔩
Rectificado de superficies
Referencia angular para verificar posición de piezas en la rectificadora plana. Garantiza repetibilidad entre lotes de producción.
📐
Trazado de precisión
Base para trazado de líneas angulares en mesas de granito o acero. Complementa bloques patrón y calibradores vernier.
🛠️
Control de calidad
Verificación de ángulos de corte en herramientas (fresas, brocas, cuchillas) y control dimensional de piezas terminadas.
🏭
Moldes y matrices
Configuración de ángulos de desmoldeo, conos de entrada y ángulos de punzones en la fabricación de herramientas de corte y conformado.
🔬
Metrología
Patrón de referencia para calibrar mesas inclinables, cabezales divisores y accesorios angulares de fresadoras CNC y convencionales.
Comparativa
AB-130 vs alternativas
Compare opciones de medición angular para su taller.
Característica
AB-130 Vertex ⭐
Calibrador universal
Escuadra graduada
N.º de referencias
13 ángulos
Continuo
1 ángulo fijo
Exactitud
±5"
±5'
±1'–5'
Repetibilidad
✓ Alta
Varía
✓ Alta
Combinación de ángulos
✓ Sí
✗ No
✗ No
Durabilidad
✓ HRC 58+
Media
Alta
Estuche incluido
✓ Madera
✗ No
✗ No
Precio aprox.
$60–$200
$20–$80
Preguntas frecuentes
FAQ — AB-130
¿Qué ángulos exactos incluye el juego?
El AB-130 incluye 13 piezas con los siguientes ángulos: 10°, 15°, 20°, 25°, 30°, 35°, 40°, 45°, 50°, 55°, 60°, 1° y 30'. Los dos últimos (1° y 30') son bloques de ajuste fino que permiten combinaciones intermedias con cualquiera de los otros bloques.
¿Cómo se usan en conjunto con una fresadora?
Se colocan sobre la mesa de la fresadora o sobre la mordaza para configurar el ángulo de corte deseado. Se apoya la pieza o la guía angular contra el bloque, se ajusta la posición, y se asegura. El bloque actúa como referencia rígida durante el mecanizado. Idealmente se combinan con una base magnética VMB para sujeción.
¿Se puede conseguir 11°30' o ángulos no incluidos en el set?
Sí. Los bloques se pueden apilar (combinación aditiva) para obtener ángulos intermedios. Ejemplo: 10° + 1° + 30' = 11°30'. Con los 13 bloques incluidos se pueden generar decenas de ángulos distintos con incrementos de 30 minutos de arco, cubriendo la mayoría de necesidades en taller.
¿Es compatible con bloques patrón (gauge blocks) Mitutoyo o similares?
Los bloques angulares AB-130 son independientes de los bloques patrón de longitud. Se usan en paralelo: los gauge blocks definen distancias, el AB-130 define ángulos. Ambas herramientas son complementarias en un laboratorio de metrología o taller de alta precisión. El acabado Ra 0.4 µm permite el wringing (adherencia) con superficies planas calibradas.
¿Puedo usarlo en rectificadoras de superficies?
Sí, es una de las aplicaciones más comunes. En rectificadoras de superficie se usa para configurar el ángulo de inclinación de la pieza respecto a la muela, permitiendo rectificar superficies angulares con exactitud repetible entre piezas. Se recomienda proteger los bloques del refrigerante con aceite liviano antes y después del uso.
¿Tienen repuestos por pieza individual?
Actualmente manejamos el juego completo AB-130. Para repuestos de piezas individuales, consúltenos por WhatsApp — podemos gestionar pedidos especiales a Vertex Taiwan según disponibilidad. En general los bloques son muy duraderos y raramente requieren reemplazo si se usan correctamente.
